攻克阻燃ABS表面料花：成因分析與徹底解決方案

?

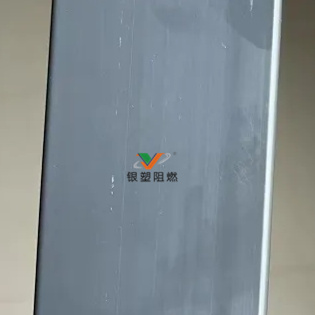

在阻燃ABS的注塑成型過程中，“料花”（又稱銀紋、水花、流紋）是一種常見的質量缺陷。它通常表現(xiàn)為產品表面出現(xiàn)銀白色條紋、水波紋或霧狀斑塊，不僅嚴重影響制品的外觀質量，還可能因局部結構疏松而削弱材料的力學性能和阻燃效果。這一問題的根源在于阻燃ABS的配方中含有溴系、磷系等阻燃劑，這些添加劑在高溫加工條件下穩(wěn)定性較差，容易分解并釋放氣體。當這些氣體混入熔融料中卻無法完全排出時，便會在產品表面形成料花。因此，解決料花問題需要從材料、工藝、模具及設備等多個方面進行綜合優(yōu)化。

?

一.?材料預處理：干燥與添加劑的精準應用

阻燃ABS原料具有一定的吸濕性。如果原料含水率過高，在熔融過程中水分會蒸發(fā)為水蒸氣，與阻燃劑分解產生的氣體混合，形成氣泡，最終導致料花的產生。因此，充分干燥是避免料花的關鍵步驟。建議使用除濕干燥機，在80-90℃的溫度下烘干2-4小時，將原料含水率控制在0.02%以下。對于吸濕性較強或存放環(huán)境潮濕的原料，可適當延長烘干時間至4-6小時。

此外，在原料中添加0.3%-0.5%的消泡劑（如有機硅類）或流動促進劑，可以有效降低熔體表面張力，減少氣體在熔料中的滯留時間，從而抑制料花的形成。

?

二.?工藝參數(shù)優(yōu)化：溫度與速度的精細調控

注塑工藝參數(shù)的精準控制對于避免阻燃劑分解至關重要。熔融溫度是影響阻燃劑穩(wěn)定性的關鍵因素，應嚴格控制在190-230℃范圍內。溫度過低會導致熔料塑化不均，增加氣體卷入的風險；而溫度過高則會加速阻燃劑分解，釋放大量氣體。

注射速度也需保持適中，通常建議控制在螺桿轉速的30%-60%。過快的注射速度會使熔料在流道內受到劇烈剪切，導致局部溫度驟升，引發(fā)阻燃劑分解，同時卷入過多空氣；而過慢的注射速度可能導致熔料在流動過程中提前冷卻，氣體難以排出。

模具溫度建議提升至60-80℃。較高的模溫可以減緩熔料冷卻速度，使熔體內的氣體有更充足的時間通過排氣系統(tǒng)排出，同時減少熔料與模具表面的溫差，避免因快速冷卻形成表面霧狀斑紋。

?

三.?模具結構改進：優(yōu)化排氣與流道設計

模具結構的合理性直接影響氣體排出效率。如果型腔或流道內存在氣體滯留死角，極易在對應位置形成料花。因此，需在分型面、澆口附近及復雜結構處增設排氣槽，槽深建議控制在0.02-0.05mm（根據(jù)材料流動性調整），以確保氣體順暢排出而不出現(xiàn)溢邊。同時，頂針與模板的配合間隙可適當放寬至0.03-0.05mm，以輔助排氣。

澆口和流道設計需避免急彎、狹窄段等易產生高剪切的結構。可將澆口尺寸擴大10%-20%（例如圓形澆口直徑從1.5mm增至1.8mm），并采用圓弧過渡替代直角轉彎，以減少熔料流動阻力與剪切應力，降低阻燃劑因局部過熱而分解的概率。

?

四.?設備維護：定期清理與預防污染

設備的定期維護是確保注塑質量的重要環(huán)節(jié)。螺桿和料筒內的殘留物料如果長期未清理，會在高溫下逐漸分解碳化。這些殘留物混入新料后，不僅可能引發(fā)阻燃劑二次分解，還可能形成雜質性料花。因此，建議每生產8-12小時或更換原料時，用清潔料（如PE或專用清洗料）對螺桿和料筒進行徹底清洗，重點清理螺棱間隙、止逆環(huán)及射嘴等易積料的死角，確保設備內部無殘留污染物。

?

五.?總結與展望：廣州銀塑阻燃公司的創(chuàng)新解決方案

通過材料預處理、工藝優(yōu)化、模具改進與設備維護的協(xié)同措施，可以有效減少阻燃ABS注塑過程中氣體的產生與滯留，從根源上解決料花問題，保障產品外觀與性能的穩(wěn)定性。在這一領域，廣州銀塑阻燃公司推出的ABS阻燃劑ABS-P-20M和磷氮系阻燃劑PAADP-20等產品，為ABS材料的阻燃改性提供了創(chuàng)新解決方案。這些阻燃劑不僅能夠顯著提升ABS材料的阻燃性能，還能在加工過程中減少分解與氣體釋放，進一步降低料花等缺陷的發(fā)生概率，助力企業(yè)生產高質量的阻燃ABS制品。
